模具的模架一般采用标准模架和标准配件，这对缩短制造周期、降低制造成本是非常有利的。在国内大部分公司及厂家采用的标准模架有 富得巴、 龙记等。 但实际生产中，往往根据模具的价格、结构以及模架加工的复杂程度来决定。

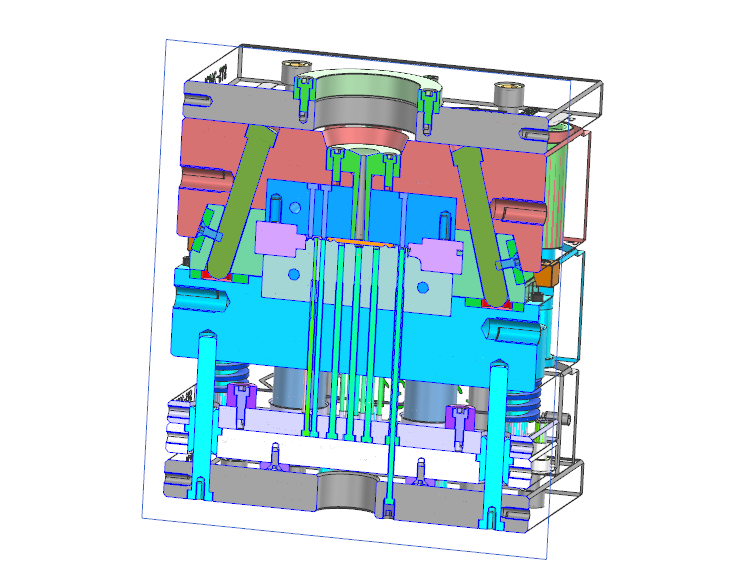

图1：模具整体3D结构示意图
遇到特殊情况或者客户指定要求时，可以对模架的部分形状、尺寸和材料做出更改，也可以完全重新设计模架，这种情况下，订购模架时，需向模架供应商提供详细模架图，并注明所订购模架与标准模架不同之处。
模具的大小主要取决于塑料制品的大小和结构，在保证足够强度的前提下，结构越紧凑越好。根据产品的外形尺寸（平面投影面积与高度）以及侧向分型滑块等结构，可以确定内模模仁的外形尺寸，确定好内模模仁大小后，即可确定模架尺寸。 苏州模具设计在实际生产中，均遵循这一科学选型原则。
普通塑料制品模具模架与内模模仁大小的选择，可参考下面的数据：

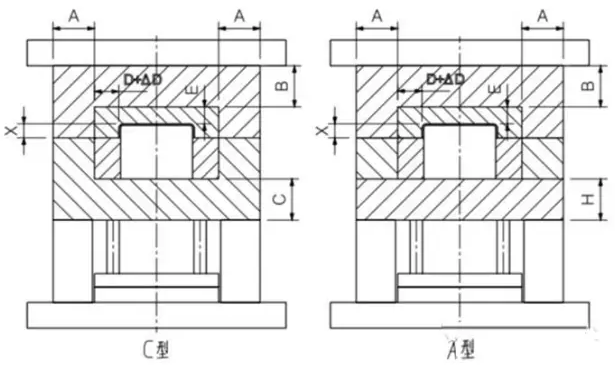

图2：模架与内模模仁尺寸选型示意图（A型/C型）
A：内模模仁侧边到模板侧边的距离
B：定模内模模仁底部到定模板底面的距离
C：动模内模模仁底部到动模板底面的距离
D：产品到内模模仁侧边的距离
E：产品最高点到内模模仁底部的距离
H：动模承板的厚度（当模架为A型时）
X：产品高度
| 产品投影面积S(mm²) | A | B | C | H | D | E |
|---|---|---|---|---|---|---|
| 100-900 | 40 | 20 | 30 | 40-45 | 20-24 | 30-40 |
| 900-2500 | 45-50 | 24-30 | 40-50 | 40-50 | 24-28 | 24-30 |
| 2500-6400 | 50-55 | 30-36 | 50-65 | 50-65 | 28-32 | 30-36 |
| 6400-14400 | 55-65 | 65-80 | 65-80 | — | 32-36 | — |
| 14400-25600 | — | — | — | — | 36-42 | 36-42 |
| 25600-40000 | 65-75 | 42-48 | 80-95 | 80-95 | 36-40 | 42-48 |
以上数据，仅作为一般性结构塑料制品模架参考，对于特殊的塑料制品，应注意以下几点：
方铁的高度应保证足够的顶出行程，然后留出5-10mm余量，避免顶针固定板撞到动模板或动模承板。
选定模架后，必须校核整体结构是否匹配注塑机，包括外形尺寸、厚度、开模行程、顶出方式与顶出行程等。
内模模仁材料需具备硬度、耐磨性、强度韧性及耐腐蚀性四大特性，选材主要根据产品批量与塑料类型决定。苏州模具设计在材料选型上拥有成熟的行业标准。
在苏州模具设计实际应用中，模架与内模模仁的正确选取直接决定模具寿命、生产成本与交付周期。中正通模具设计拥有多年行业经验，可根据产品结构提供模架选型、模仁尺寸计算、材料选用、结构校核等专业技术支持，服务覆盖昆山、太仓、常熟等苏州周边地区。
