日资出口模具 2D 组立图设计 | MISUMI 标准图纸

本案例为日资企业的出口模具2D组立图设计图面，完整制作模具总图、平面图、侧视图、滑块侧视图全套图面，配套球标标注与中英文对照零件清单，完全符合日系出口模具验收标准。

模具技术规格

1. 模具2D组立图总图

完整展示模具整体结构、装配关系、核心部件布局与整体尺寸，图纸排版、标注规范完全贴合日本MISUMI标准，可直接用于日资客户审核与工厂生产。

图1：日资企业出口模具2D组立图总图（符合MISUMI标准）

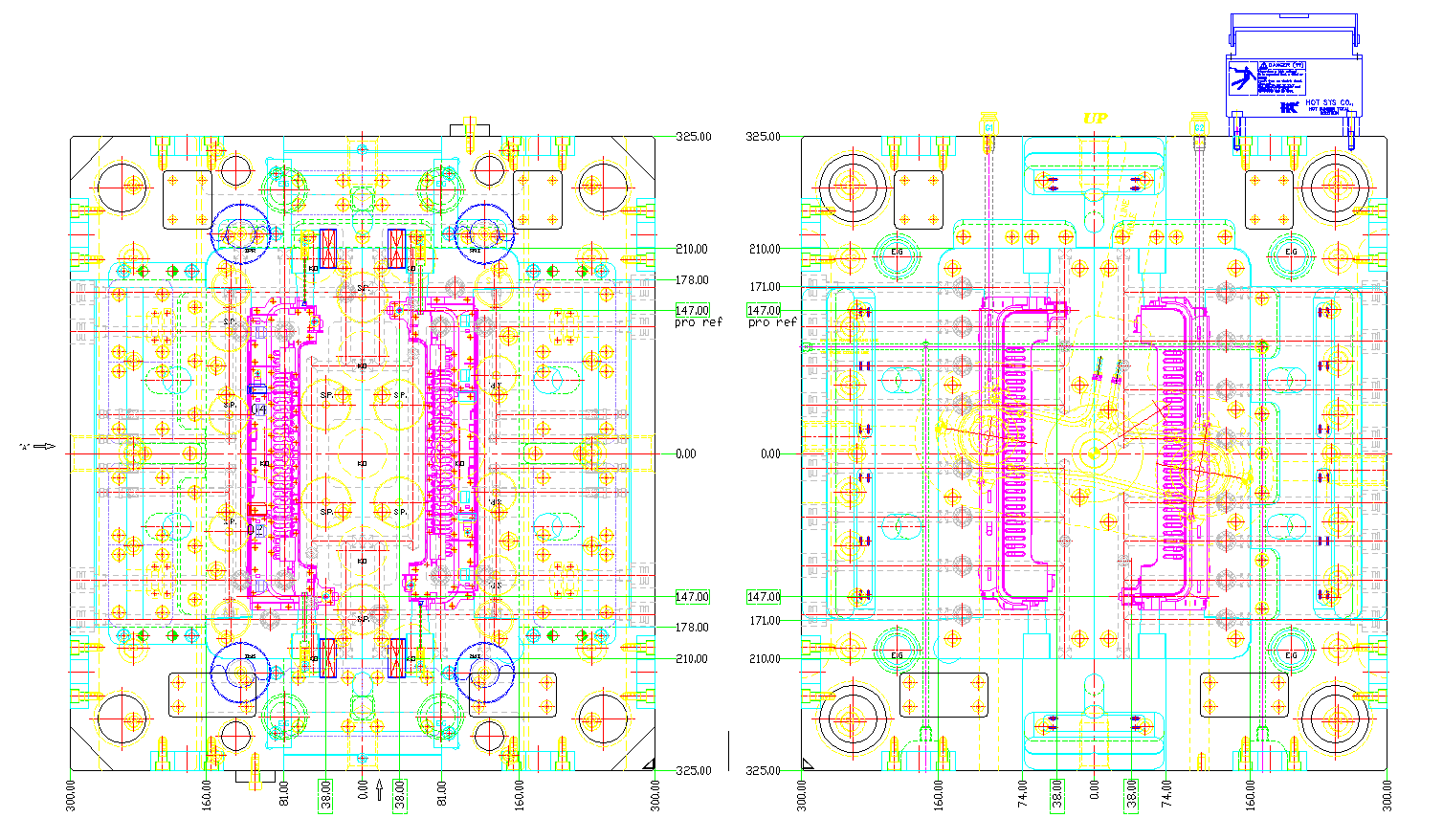

2. 模具2D组立图平面图

清晰呈现模具平面结构细节，采用高精度球标统一标注，零件编号整齐有序、一一对应，方便识图、审图、生产对账。

图2：模具2D组立图平面图（球标精准标注）

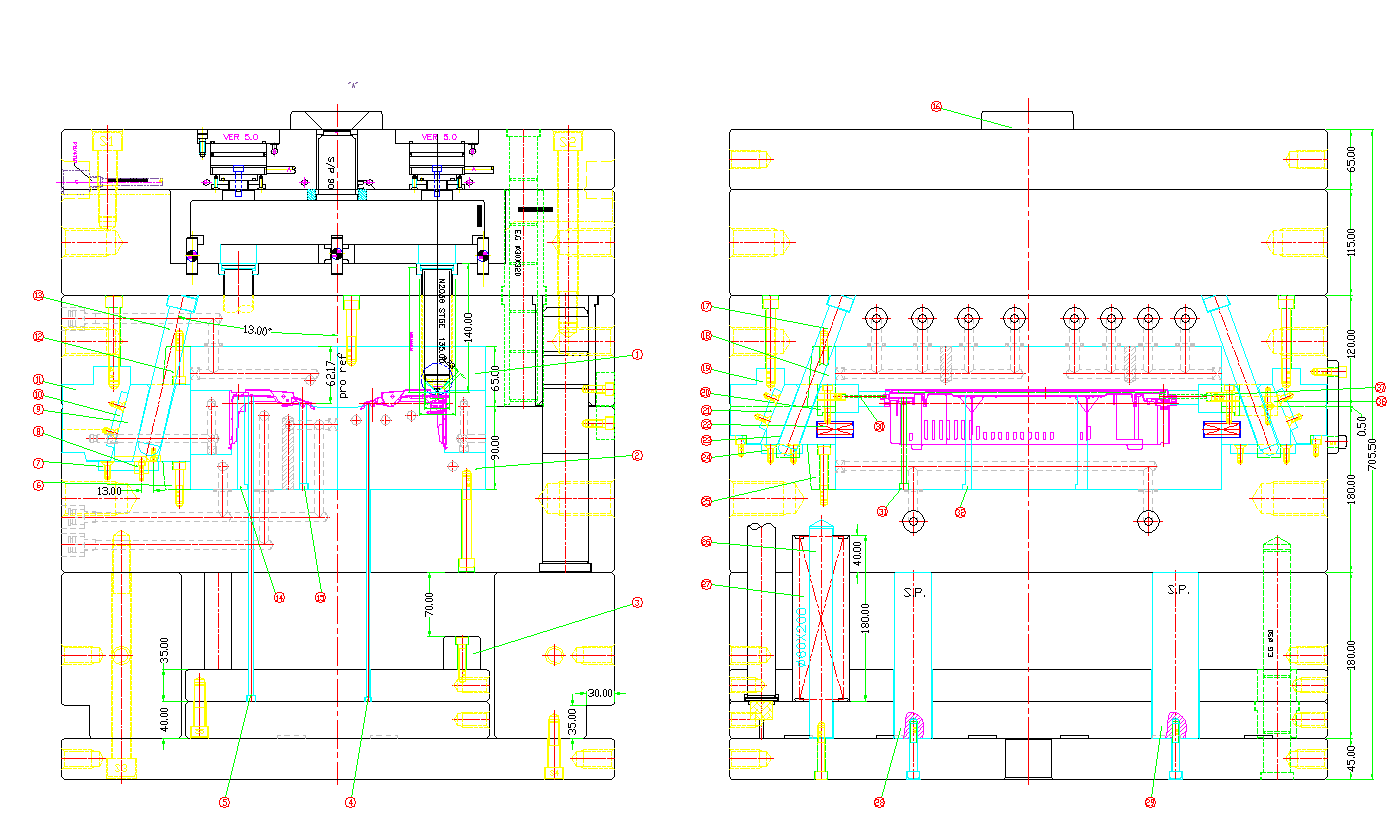

3. 模具2D组立图侧视图

展示模具侧向整体结构、顶出系统、开合模配合结构与装配尺寸，结构表达完整，满足日系模具高精度出图要求。

图3：模具2D组立图侧视图（日标设计规范）

4. 模具2D组立图滑块侧视图

专项细化滑块机构结构、行程、配合间隙与安装尺寸，细节标注精准，完全满足日资模具高精度加工与装配标准。

图4：模具2D组立图滑块侧视图（精准结构标注）

5. 零件目录中英文对照

配套完整的模具零件明细清单，采用中英文双语对照格式，适配出口项目审核、海外对接、外贸资料归档需求，符合日企出口图纸规范。

图5：零件目录中英文对照表（符合日资企业出口要求）

设计标准与规范

本出口模具2D组立图设计全程严格遵循日系模具行业标准，保障图纸合规、验收通过率高：

1. 严格按照日本出口模具设计标准：零件规格、标注样式、图框规范、编号体系完全对标日企标准
2. 贴合日资企业验收规范：适配日企审图逻辑、图纸整洁度、细节精度要求
3. 满足出口文档规范：双语明细、标准化排版，可直接用于外贸项目交付

应用领域

本2D组立图设计服务广泛适用于日资合作的汽车零部件模具、家电模具、精密电子模具等出口模具项目，适配对图纸精度、规范性、出口合规性要求较高的精密模具项目。

专业设计服务

苏州中正通模具设计团队深耕日资出口模具领域10年以上，熟练掌握MISUMI日系模具设计标准，可提供专业的出口模具2D组立图设计、高精度球标标注、中英文零件目录制作全流程服务。图纸细节严谨、标注规范、通过率高，助力客户顺利完成出口交付与客户验收。

服务优势

• 深耕出口模具2D图纸设计，熟悉日企审图习惯与验收标准
• 全程遵循日本MISUMI国际标准，图纸通用性强、合规度高
• 标准化绘图加多层审核流程，降低标注错误、结构漏画的风险
• 提供图纸修改、答疑、技术对接售后支持，全程保障落地

立即联系我们，获取免费图纸技术咨询与项目报价！
