注塑模具主模仁的2D加工图是模具设计与制造过程中的核心文件，它详细展示了主模仁的尺寸、形状、加工要求及其他相关信息，为后续的精密模具加工和装配提供了精确的指导。本案例完整展示主模仁2D加工图的标注规范与技术要求。

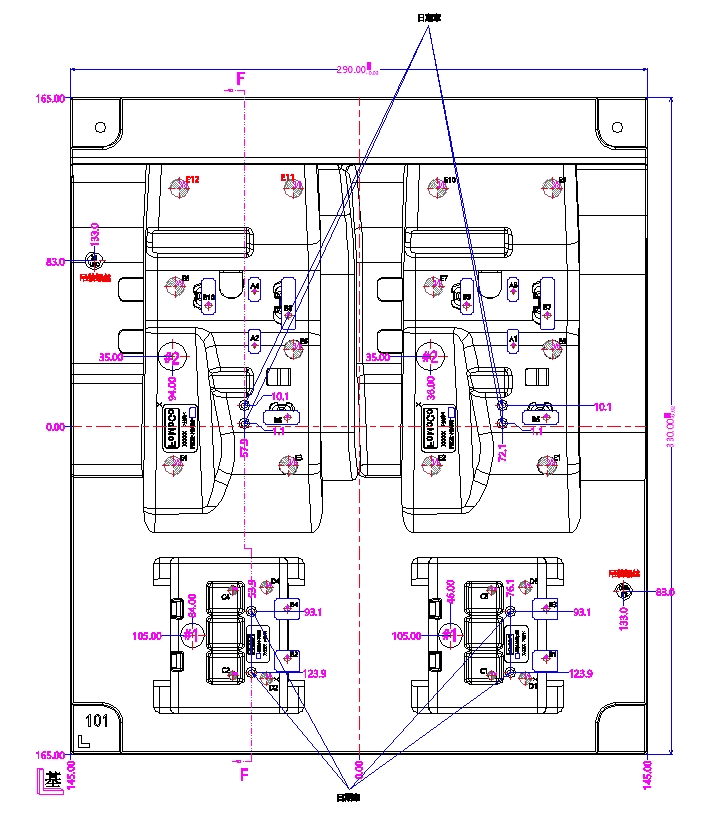

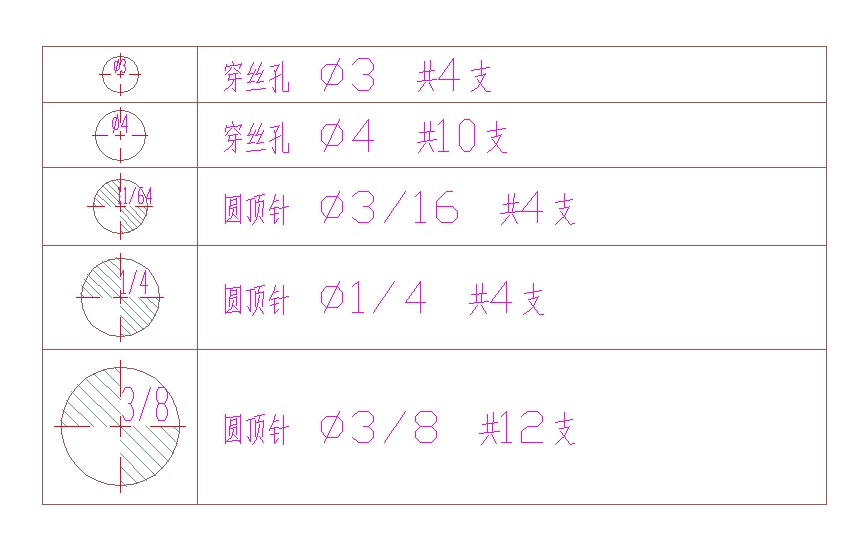

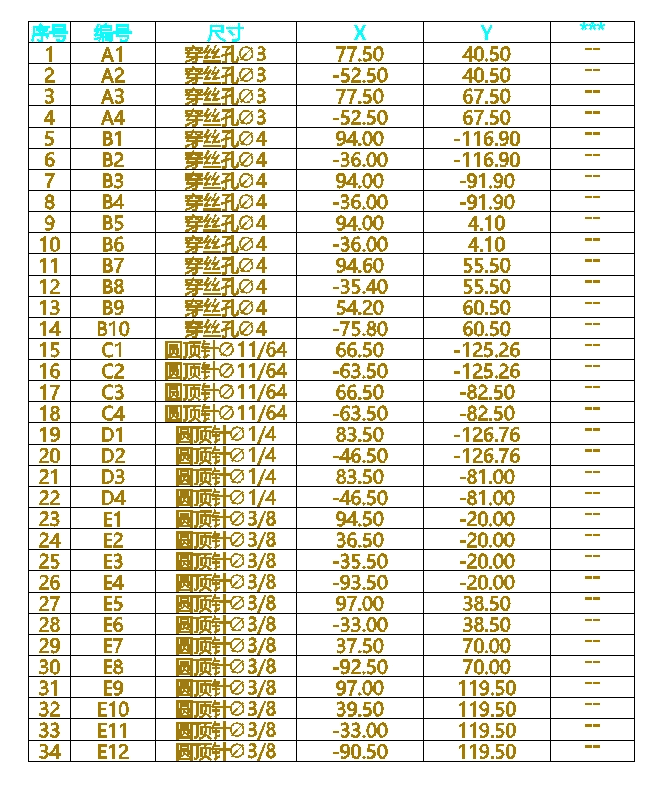

如图所示，专业的模具2D加工图标注包含以下要素：基准标注、尺寸公差、形位公差、表面粗糙度等完整技术规范，保障加工精度和制造质量。
图纸必须包含所有必要的视图、剖视图、局部放大图，保障加工人员能够完全理解零件结构和加工要求。
标注应清晰、准确、无歧义，尺寸链完整，避免重复标注和遗漏，保障加工过程无误解。
公差设计应合理，既要满足功能要求，又要考虑加工成本和工艺可行性，实现技术经济性的平衡。
作为专业的昆山模具设计服务商，我们在主模仁2D加工图设计方面拥有以下优势：
很多模具新人做模仁2D图纸时容易出现基准选错、公差标注一刀切、漏写热处理与表面处理要求等问题，直接导致CNC加工出错、模仁装配干涉。主模仁属于模具核心成型零件，2D图纸除了尺寸标注外，还需要同步考虑钢材材质、热处理变形量、放电加工余量等工艺细节。一份合格的主模仁加工图纸，需要兼顾设计意图、加工工艺、后期抛光与试模修模的余量预留，减少模具加工返工。
