注塑模具内行位（内滑块）结构完整教程

注塑模具的内滑块机构主要用于成型胶件内壁侧凹或凸起，开模时滑块向胶件“中心”方向运动。其典型结构如下：

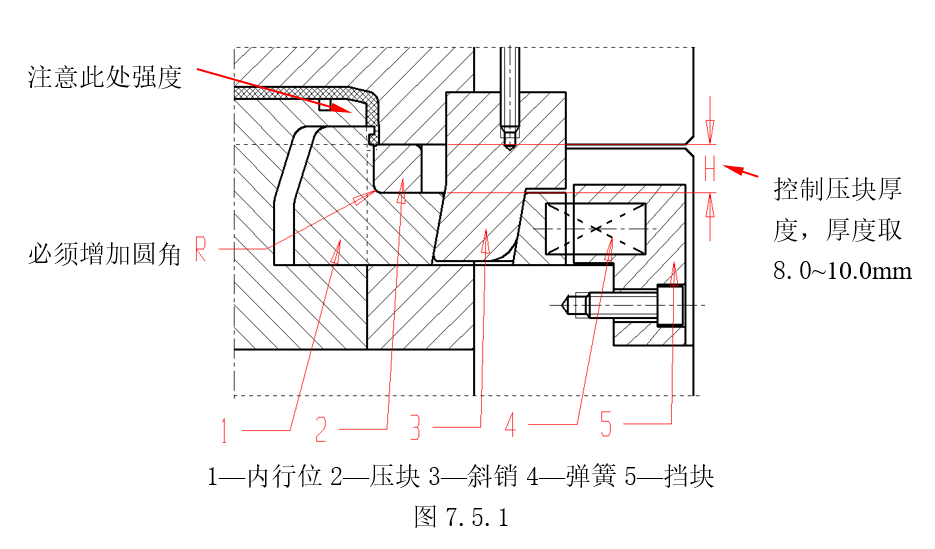

(1) 结构1（图7.5.1）

内滑块成型胶件内壁侧凹。

内滑块1在斜销3的作用下移动，完成对胶件内壁侧凹的分型，斜销3与内滑块1脱离后，内滑块1在弹簧4的作用下使之定位。因须在内滑块1上加工斜孔，内滑块宽度要求较大。

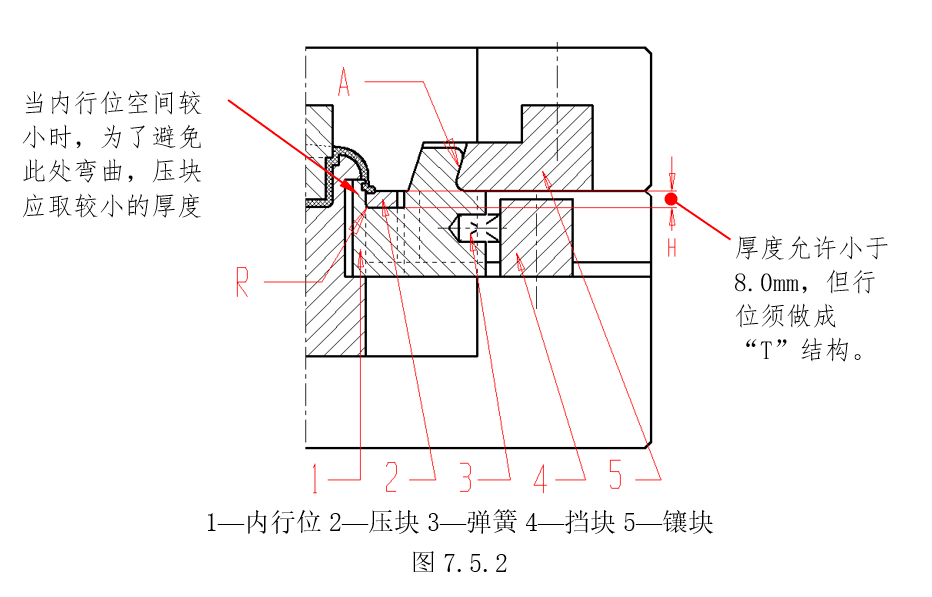

(2) 结构2（图7.5.2）

滑块1上直接加工斜尾，开模时内滑块1在镶块5的A斜面驱动下移动，完成内壁侧凹分型。此形式结构紧凑，内滑块宽度不受限制，占用空间小。

当内行位空间较小时，为了避免此处弯曲，压块应取较小的厚度

厚度允许小于8.0mm，但行位须做成“T”结构。

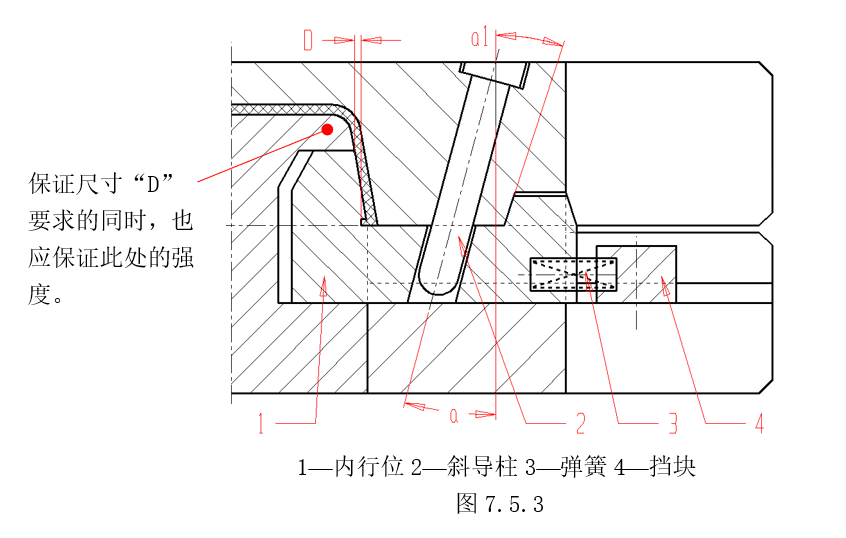

(3) 结构3（图7.5.3）

内滑块成型凸起。在这种形式的结构中，为了避免胶件顶出时，后模刮坏成型的凸起部分，一般要求图示尺寸D>0.5mm。注意a1应大于a。

保证尺寸“D”要求的同时，也应保证此处的强度。
