注塑模具 DFM 评审，是产品从图纸走向量产之前最关键的一道技术关口。大量项目在试模阶段反复修模、成本超支、交期延误，根源往往不在加工精度，而在于开模之前没有对产品结构做完整的可制造性分析。中正通提供的注塑模具 DFM 可制造性评审服务，由具备一线模具厂实战经验的工程师，在产品 3D 数据阶段完成系统性风险排查，输出可落地的优化建议，帮助客户在开模前把风险控制住。
DFM 评审不是简单判断“能不能开模”，而是围绕壁厚、进胶、冷却、顶出、水路等维度逐项推演。一份专业的 DFM 报告，可以把多数后期改模风险提前暴露在产品设计阶段，让模具结构设计从一开始就走在正确的方向上。

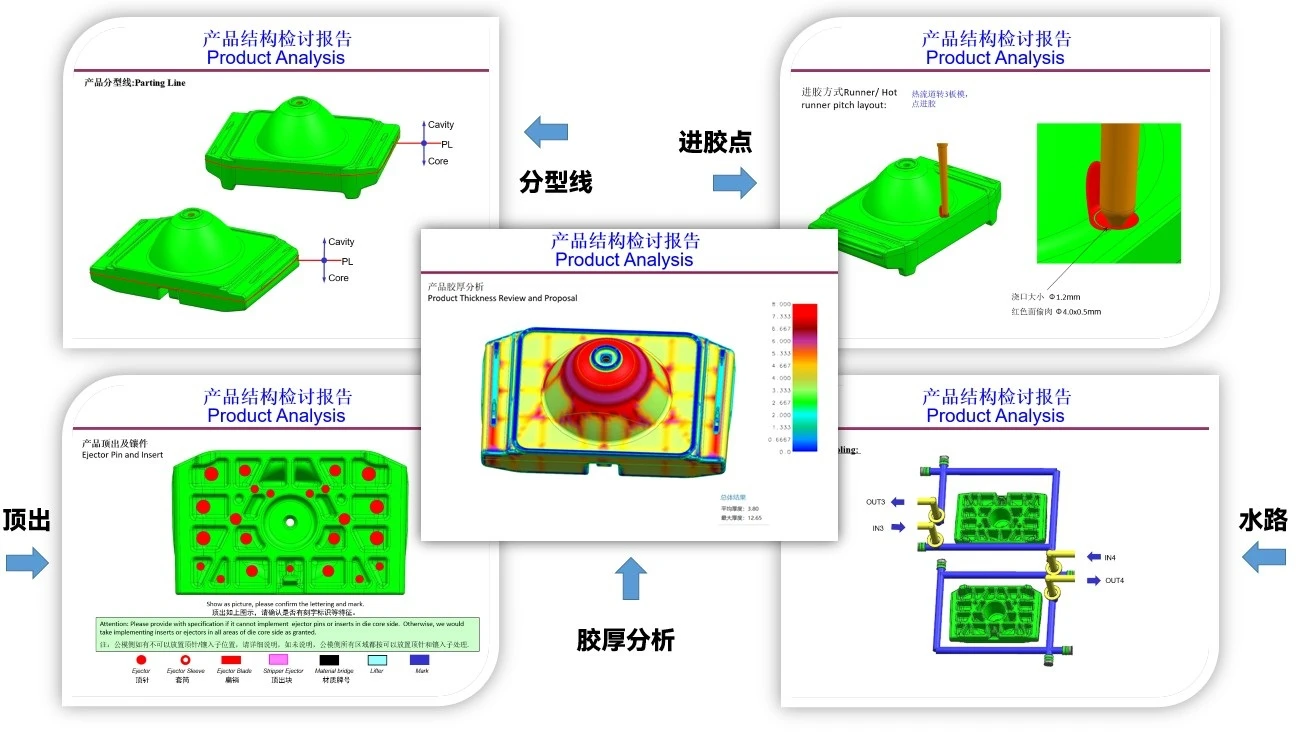

DFM 可制造性评审报告示意
图 1：DFM 报告中的壁厚分析内容（壁厚、进胶、冷却、顶出、水路）
DFM 是 Design for Manufacturing 的缩写，中文译为“面向制造的设计”，在注塑行业通常称作“可制造性评审”。它的核心逻辑是：在产品开模之前，由模具设计工程师对产品的 3D 模型、材料选择、外观要求和装配关系进行系统分析，判断该产品在注塑成型、模具加工和量产装配环节是否存在潜在风险，并给出具体的结构优化建议。
开模之后再修改产品结构，代价极高。模具钢材已经加工成型，改动一处结构往往要重新放电、重新配模，甚至整块镶件报废。而这些问题如果提前两周在 3D 数据上发现，可能只需要调整几根加强筋的厚度。此外，产品工程师和模具工程师的关注点天然不同：前者关注功能、外观和装配，后者关注脱模角度、进胶位置和冷却效率，DFM 评审正是两个视角之间的翻译器。
对于出口模具项目，DFM 评审的意义更加突出。HASCO、DME、MISUMI 等标准体系对零件选型、图纸规范和交付文档都有明确要求，欧美与日系客户在审图阶段往往会重点核查产品可制造性分析记录。一份结构清晰、结论明确的 DFM 报告，能显著减少后续验收环节的反复整改。
一份完整的注塑模具 DFM 报告通常包含产品结构分析、风险清单和优化建议三大部分，具体检查项会围绕以下几个核心维度展开。
检查壁厚是否均匀、局部厚壁是否超出材料允许范围、厚薄过渡是否平缓，避免缩水与内应力集中。
厚壁区、加强筋根部、boss 柱位置是缩水与凹陷的高发区，需要重点标注并给出减薄方案。
识别所有阻碍产品脱模的倒扣结构，判断采用滑块、斜顶还是强行脱模，评估加工可行性。
浇口位置直接决定熔接痕位置、流动平衡与外观质量，需要结合产品外观要求综合确定。
皮纹面、蚀纹面需要更大的脱模角度，斜度不足会导致拉伤、白化等表面缺陷。
顶针位置、冷却水路排布是否受产品结构限制，直接影响成型周期与量产稳定性。
除以上六项外，DFM 报告通常还会覆盖加强筋与 boss 柱设计、圆角过渡、关键尺寸公差、多穴排布可行性、标准件选型建议（如 HASCO、DME、MISUMI）等内容。每一项都会标注风险等级——高、中、低，并给出对应的优化方向。
需要强调的是，DFM 报告的价值不在于罗列问题，而在于给出可执行的修改建议。一份合格的报告，应该让产品工程师看完之后知道“具体改哪里、改成什么样、为什么这样改”，而不是只收到一句“此处存在缩水风险”。

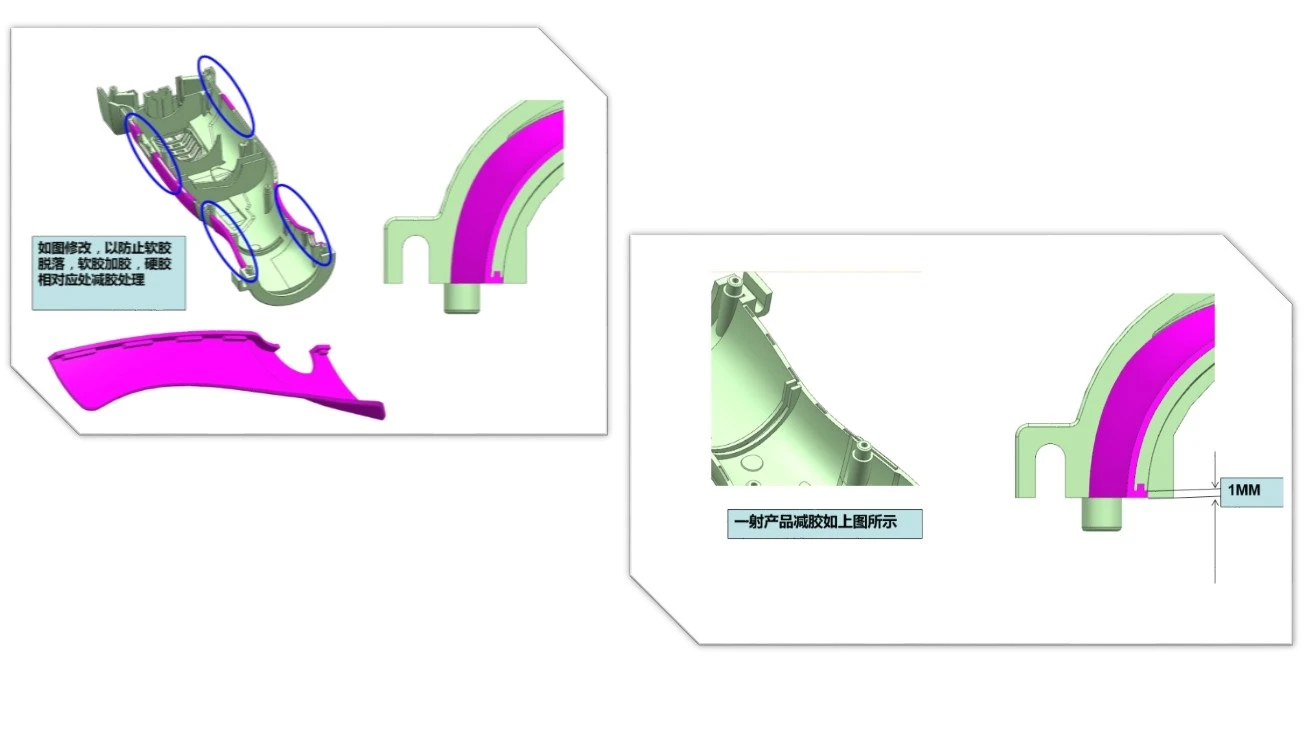

产品结构风险点标注（修改建议）
图 2：产品风险点标注修改建议示意
中正通的 DFM 评审流程固定为三步，从接收图纸到出具报告，节点清晰、进度可控，客户可以随时掌握项目状态。
客户提供产品 3D 文件与基本需求说明，包括材料牌号、外观要求、装配关系、模具穴数、目标产能等。优先接受 STEP、IGES、X_T 等通用格式，也支持 UG、SolidWorks、Creo 原生文件。图纸接收后会先做一轮完整性检查，确认数据可读、无破面或特征丢失。
常规复杂度产品的 DFM 报告在 1-3 个工作日内交付。报告以图文形式呈现，逐项标注风险位置、风险等级与优化建议，并附关键截图，便于产品工程师直接对照修改。结构特别复杂的产品，例如双色模、深腔薄壁件、多穴精密件，评审周期会相应延长，具体时间在项目对接时确认。
报告交付后安排一次线上沟通，逐项说明风险点和建议方案，解答客户疑问。客户完成产品结构修改后，工程师会对关键部位做二次确认，确保风险项已经闭环。如果产品结构涉及较大调整，可以在此阶段同步讨论模具结构方案，为后续的 3D 结构设计打好基础。
以下为脱敏处理后的 DFM 风险识别案例，仅保留结构特征与处理思路，供参考。
原设计：主体壁厚 2.5mm，安装 boss 柱根部壁厚达到 5.2mm，且未做减薄处理。
识别风险：厚壁区冷却速度慢于周边，脱模后表面出现明显缩水痕，内部易产生气孔，影响结构强度。
优化建议：boss 柱根部做掏空处理，壁厚控制在 1.2mm 以内；柱子外侧增加加强筋，在保证强度的同时降低局部肉厚。客户采纳后，试模一次通过，外观面无缩水缺陷。
原设计：深腔薄壁结构，深度 42mm，侧壁脱模斜度仅 0.5°。
识别风险：注塑成型后产品抱紧型芯，顶出阻力大，侧壁容易出现拉伤、白化，量产稳定性差。
优化建议：在不影响装配的前提下，将侧壁脱模斜度提升至 1.5°；型芯表面做镜面抛光，配合合理的顶出布局。修改后量产良率明显提升。
原设计：硬胶主体与软胶包覆层结合处为直角过渡，软胶包覆区域存在 0.8mm 尖角。
识别风险：软胶在尖角处流动受阻，容易产生缺胶和结合不牢；直角过渡处应力集中，长期使用可能开裂。
优化建议：结合处改为圆弧过渡，尖角位置增加圆角 R0.5；调整软胶进胶位置，改善流动平衡。
注塑模具 DFM 评审的真正价值，在于用几天的评审时间，换掉后期数周的改模周期和难以预估的试模成本。把可制造性问题解决在图纸阶段，模具设计、加工、试模到量产的整条链路都会顺畅很多。中正通专注苏州昆山注塑模具设计外包，提供 DFM 可制造性评审、模具 3D 结构设计、2D 加工图纸与 BOM 清单全流程服务，精通 HASCO、DME、MISUMI 国际标准。有产品 3D 图纸需要评估，欢迎联系我们获取 DFM 评估方案。
