注塑模具冷却通道（水路）设计

注塑成型时,模具温度直接影响塑胶的填充和塑胶制品的质量,除影响成型周期这对于模具的寿命很重要,常用的冷却方法有:水冷却,空气冷却和油冷却等,但常用的是水冷却。

冷却通道设计的基本原则:

a,内模尽可能完全均匀冷却,热流道附近需要单独的冷却水路。

b,运水距离胶位至少7mm,距离螺丝,顶针边至少要4mm。

c,运水距离模面至少要2倍水道直径或19mm。

d,允许的冷却水直径为6mm/8mm/10mm/12mm/14mm,小于直径6mm的情况必须经过商定,但客户指定除外。

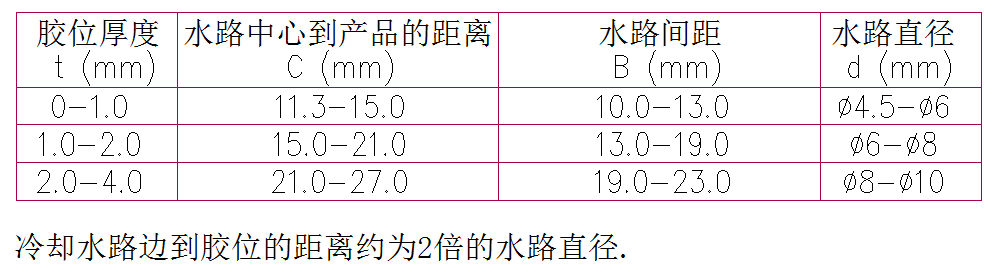

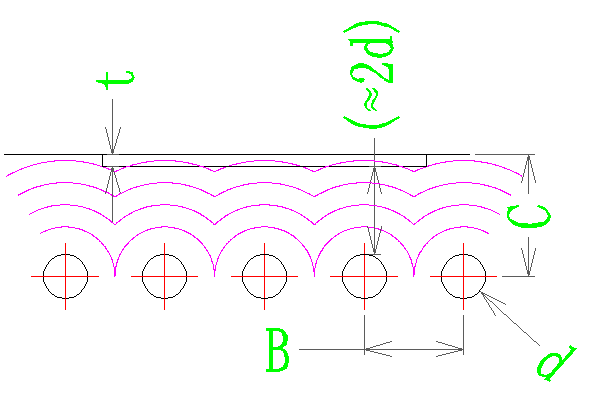

1: 冷却水路的排布：

2: 冷却时间的估算：
