塑料模具设计中扁顶针设计完全指南：材质选择与应用要点

扁顶针概述与作用

扁顶针（也称为扁销）是塑料模具中关键的顶出部件，主要用于塑料产品筋条部分的顶出。在长条形胶位区域，当圆顶针无法布置时，扁顶针成为理想的选择。作为专业的塑胶模具配件，扁顶针的正确设计对模具寿命和产品质量至关重要。

图1：塑料模具中扁顶针的典型应用场景

扁顶针材质特性对比

扁顶针的材质选择直接影响其性能和使用寿命，常见的材质包括SKH51、SKD61、SKD11、65Mn等，各材质特性如下：

扁顶针应用场景

扁顶针在以下场景中具有不可替代的优势：

扁顶针设计规范

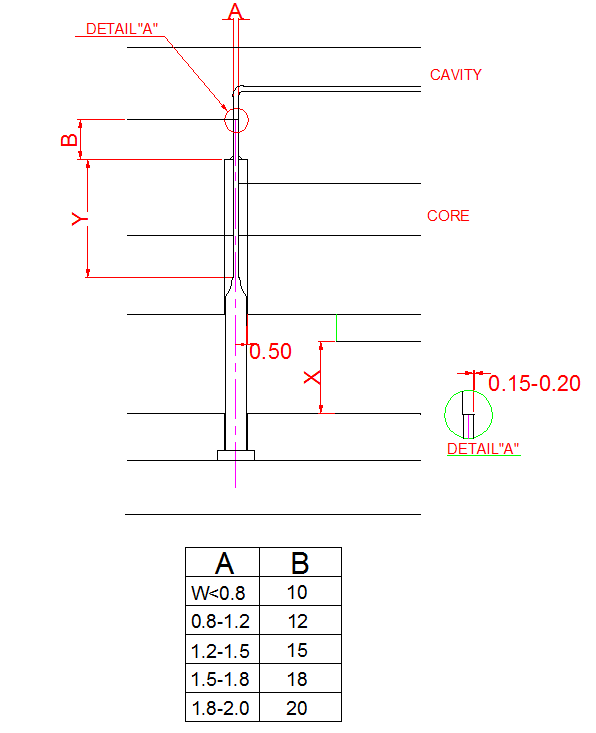

图2：扁顶针顶出系统设计标准规范

安装与维护注意事项

• 深骨位/薄胶位：在有深骨位或顶出必须在薄胶位时，必须使用扁顶针

• 加工精度：镶件需通过磨削或电火花加工出精确管位，后部需做避空和倒角处理

• 管位长度：顶针近胶位一端须设置管位，长度需按照技术标准表中的规定

• 安装要求：安装时扁顶针只能用手轻轻推入，如用手不能推进，必须立即检查并解决问题

• 装配测试：在装模前，必须将顶针板放上顶针后，测试顶针板是否能够顺畅地缓缓滑落

• 定位标准：定位装置必须遵循X＜Y的设计标准，确保准确定位

技术总结与建议

扁顶针的正确设计和应用对模具的使用寿命和产品质量有着重要影响。通过合理的材质选择、精确的加工制造和规范的安装维护，可以显著提高模具的稳定性和生产效率。
